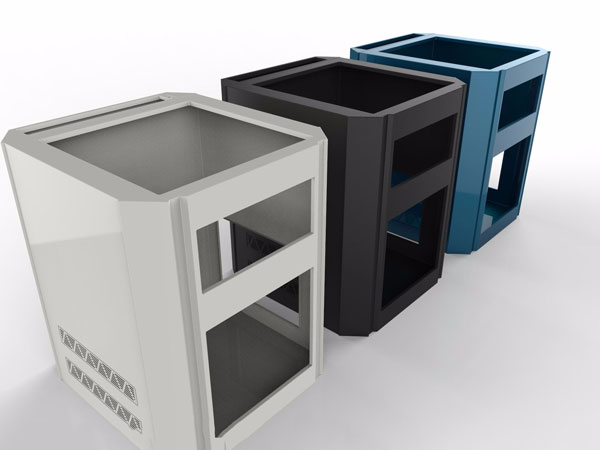

株洲机箱机柜钣金加工

株洲机箱机柜钣金加工

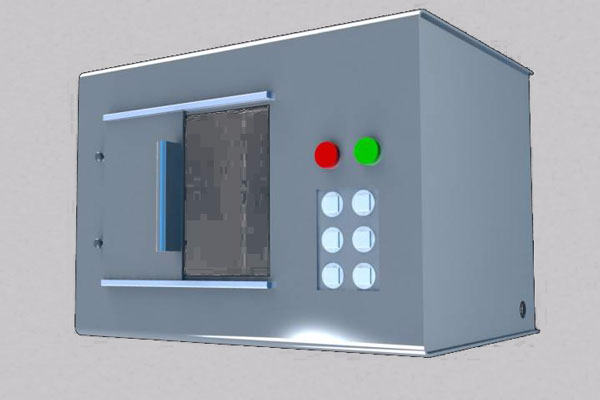

电控柜是电力系统建设中非常重要的一款设备,电控柜设计的不同,所产生的作用效果也就不同。不同类型的电控柜,具有不同的特点。下面介绍几种常见的低压电器电控柜类型,看看它们分别有什么作用。



湖南君逸钣金科技有限公司电控柜生产厂家

  一、 受电柜

  受电柜也叫进线柜,这个电控柜设计用来从电网上接受电能,也就是从进线到母线。一般来说安装有断路器、电流互感器、电压互感器、隔离开关等元件。受电柜是用于主电源进线,连接的顺序依次是母线刀闸、开关、线路刀闸。

  二、 计量柜

  计量柜也就是电能计量柜,属于电能计量装置的一种。在低压的状态下,配备三个电流互感器,另外还会配备一块有功率电表和一块无功率电表,如果是大功率的设备,电控柜设计了一个锁扣式接触器、一个单片机组成的预付系统,方便计量用电量。

  三、 联络柜

  联络柜的一般作用是联络母线,通常情况下是母线分段用以联络两根母线。电控柜设计时,会有两台或两台以上的变压器,每台变压器带有若干配电柜,其中的一台变压器出现故障以后,合上联络柜的开关,就可以实现故障变压器所连带的配电柜不会发生停电的现象。从运行方式上来说,正常状态下,联络断开,两台变压器会独立运行,当其中一台出现故障的时候,断开其总路开关,合上联络开关,负荷供电就会由另一台设备提供供电保障。

  四、 双电源互投柜

  双电源互投柜主要是用于电源互投,在一个路线停电的状态下,通过双电源互投柜里的电路互投会引入另一路电源,这样就不会让用电设备产生断电的现象。一般来说,都是采用的自动切换的方式,切换的时间比较短。

  五、 馈电柜

  馈电柜就是给设备送电的电控柜,一般来说会出现在配电柜系统中,将电能输送到用电单位或者用电设备。

  电控柜设计中还有电动机控制中心,它的主要作用是用于电机的开启和停止的控制,另外还能够控制电机的位置和运行速度,在电机发生故障的时候,能够进行故障检测和故障诊断,非常方便快捷。

  湖南君逸钣金科技有限公司是湖南知名的钣金企业,主要生产各种工业控制柜,高低压配电柜体,接受定制,欢迎广大客户朋友洽谈合作.

钣金加工费用的计算是各种加工工艺里最麻烦的,建议你直接让长沙君逸机电报价。
钣金工艺繁多,一件钣金制品需要经过众多工人的多道工序才能完成,(请允许我在此吐槽下那些膜拜工匠精神的人,他们大部分根本不懂什么是制造)。以我们公司的模板为例,给你做一个大概的解说。但是,以我们公司记得计算方法,每一道工序所用工时的估算不同,以及每道工序的工时成本价格不一样,导致了最后价格的不同。
1.原料费
2.激光切割编程
3.激光切割和冲床成型
4.棒料切割
5.去毛刺
6.板材折扳
7.板材滚卷
8.焊接
9.打磨
10.点焊
11.攻丝
12.Pem nut安装
13.抛光
14.喷漆
15.质检
16.简单组装
17.打印装箱
18.其他

外购件费:公司从供应商处直接购买的产品和零部件,如机加工件,标准件,非金属件,标签等所产生的采购费用。在计算时要注意加上5%-15%的代理费用。

表处费:由公司或者委托外协厂对产品或零件部件进行喷粉,喷漆,电镀,氧化等表面处理所产生的费用。在计算面积时,需按双面计算,并乘以10%-20%的损耗。

材料费:实现产品所必须购买的板材费用,其计算方法为:在展开尺寸长宽方向+20,再加上20%的材料损耗(材料费=(长+20)*(宽+20)*厚*1.2*比重/1000000*材质单价);对于量大而且可定制专用料生产的零件可适当调整材料损耗;对于尺寸大于600*600的工件需要根据实际的排版或材料利用情况去计算材料费用。

加工费:在实现产品过程中每到工序所产生的生产费用,如数控加工费,激光加工费,剪床费用,刻字费用,钳工费用,贴膜费用,校平费用,冲压费用,焊接打磨费用,折弯费用,组装费用等。
